Schnellkupplungen und Übergangsstücke

Schnellkupplungen sind die sicherste und effektivste Möglichkeit Schlauch- und Rohrleitungen sicher zu verbinden.  Es handelt sich hierbei grundsätzlich um standardisierte und offene Kupplungssysteme, welche je nach Materialkombination für die Förderung verschiedenster, überwiegend flüssiger Medien geeignet sind.

Egal ob normierte Standardkupplung oder kundenspezifische Sonderanfertigung (Adapter) – wir liefern für nahezu jeden Anwendungsfall die sicherste Lösung und führen alle gängigen Nennweiten und Materialen standardmäßig am Lager.

Wir bieten Ihnen das Komplettpaket vom Standardprodukt über die CAD-gestützte Konstruktion in 3D bis hin zur Fertigung auf unseren CNC-gesteuerten Maschinen. Im Bereich der Schlauchsicherheitstechnik zählen wir mit unseren Produkten wie DryCon®-Trockenkupplungen, SAK-Abreißkupplungen oder Schlaucharmaturen zu den führenden Herstellern in Europa.

Tankwagenkupplungen nach EN 14420-6

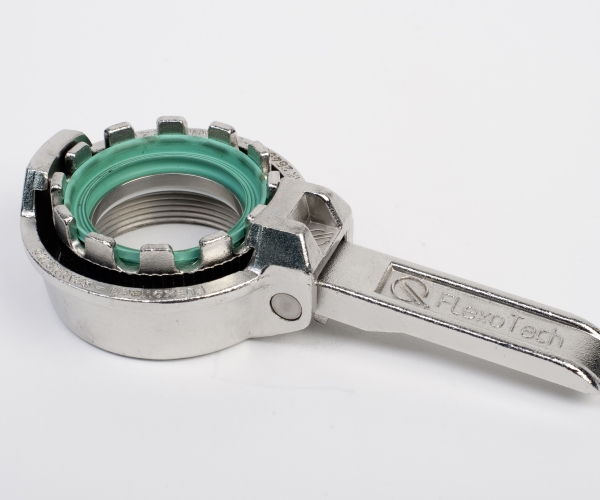

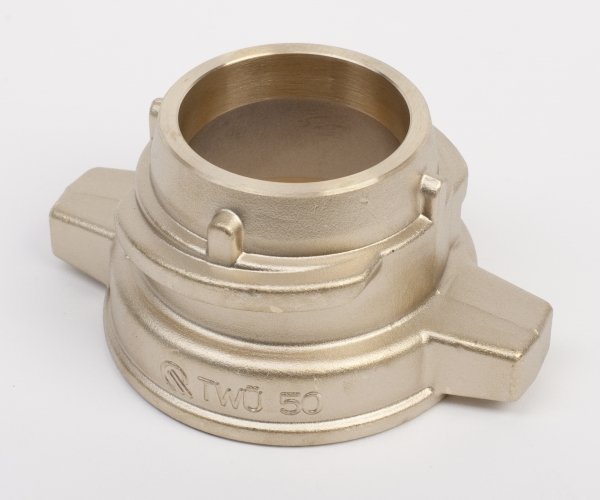

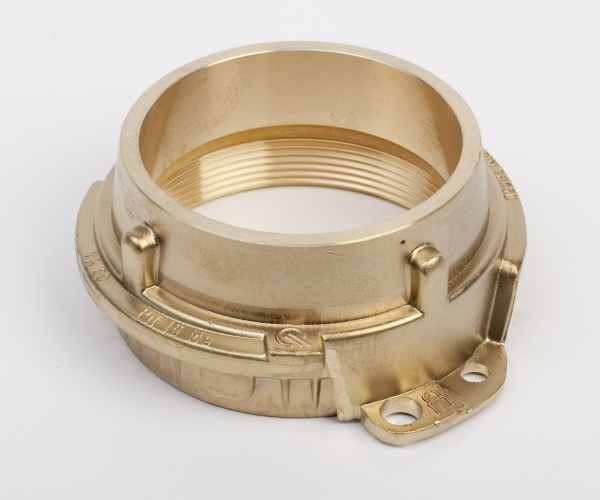

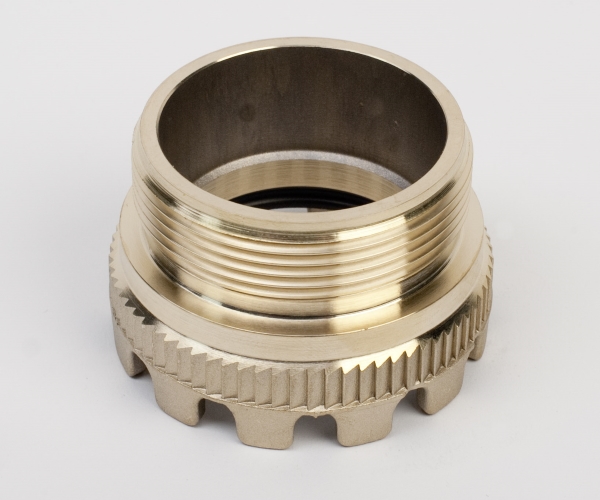

Die Tankwagenkupplung nach EN 14420-6 (ehem. DIN 28450) ist das in Mitteleuropa am meisten verwendete Schnellkupplungssystem.  Das System besteht aus einer Vaterkupplung (VK / Kurvenstück) sowie einer Mutterkupplung (MK ), welche wiederum aus einem Dichtringstück (Kronenstück) und  einem Spannring mit Hebel besteht. Es ist in den genormten Nennweiten DN50 (2″), DN80 (3″) und DN100 (4″) lieferbar.

Im Bereich der Schnellkupplungen ist die Tankwagenkupplung durch ihre Nachspannmöglichkeit und die große Bandbreite an verfügbaren Dichtungsqualitäten mit Abstand das sicherste System.

FlexoTech produziert die TW-Kupplung seit mehr als 25 Jahren aus eigenen Werkzeugen unter strenger Einhaltung aller Normvorgaben, wie Verarbeitungsverfahren, Werkstoffen oder Kennzeichnung.

 Für den Einsatz bei der Förderung von aggressiven Medien bieten wir auch eine an unserem Standort gefertigte Ausführung mit einer diffusionsfesten PTFE-Auskleidung an.

Downloads / Links

Produktübersicht

Tankwagenkupplungennach EN14420 sind standardmäßig in folgenden Werkstoffen lieferbar:

  • Edelstahl (1.4408)
    für aggressive Medien auch mit einer diffusionsfesten PTFE-Auskleidung oder HALAR®-Beschichtung (ECTFE) lieferbar
  • Messing (CW614N)

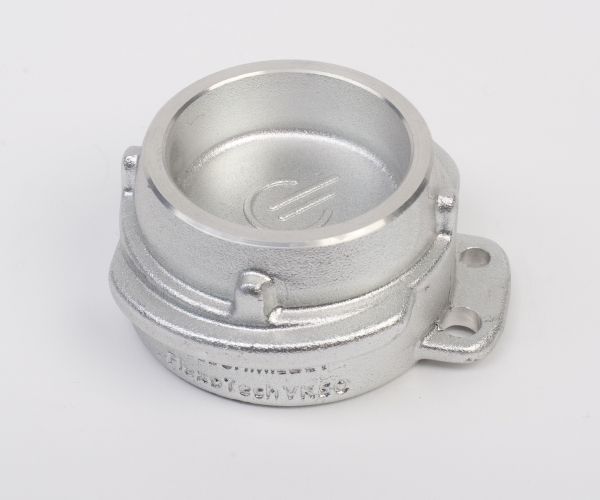

Kappen und Stopfen zusätztlich auch aus:

  • Aluminium
  • Kunststoff (PA)

Tankwagenkupplungen nach EN14420 sind standardmäßig in folgenden Anschlussvarianten lieferbar:

  • Innengewinde DIN EN ISO 228-1 (flachdichtend)
    mit eingelegter Gewindedichtung
  • Schlauchstutzen EN14420-2

Andere Anschlussvarianten (Adapter) fragen Sie bitte separat an.

Service und Innovation rund um den Schlauch – seit mehr als 25 Jahren unser Anspruch und unser Versprechen an unsere Kunden. Basierend auf Ihre Anforderungen und Spezifikation konfektionieren wir in unserer Fachwerkstatt Schlauchleitungen aller Art unter der Verwendung normgerechter Komponenten.

Unser Service für Sie bedeutet eine fachkundige Beratung, eine hohe Verfügbarkeit und eine umfassende Dokumentation. Alle verwendeten Komponenten sind über Jahre aufeinander abgestimmt und stammen aus gelebten Partnerschaften oder aus eigener Produktion – immer mit dem Anspruch mit unseren Produkten Maßstäbe im Bereich der Schlauchtechnik zu setzen. Auch Sonderwünsche können wir durch unsere eigene Entwicklungs-abteilung und Fertigung zügig und fachgerecht umsetzten.

Als zertifizierter Fachbetrieb für Schlauch und Armaturentechnik, Hersteller von diversen Schlauchsicherheits-systemen wie der DryCon®-Trockenkupplung  und aktiver Partner des DIN sind wir ihr engagierter und kompetenter Partner für alle Fragen rund um die Schlauchtechnik.

    24h-Lieferung
    Je nach Verfügbarkeit ist eine Lieferung von Rollenware, aber auch von konfektionierten Schlauchleitungen innerhalb von 24h möglich. Sprechen Sie uns im Bedarfsfall direkt an.

    Neutraler Versand
    Auf Wunsch versenden wir die Ware auch gerne neutral verpackt und/oder mit Ihren Lieferpapieren.

    Hebelarmkupplung nach EN 14420-7

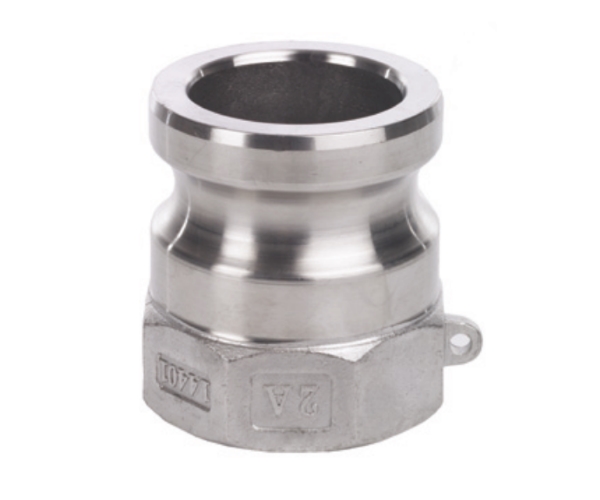

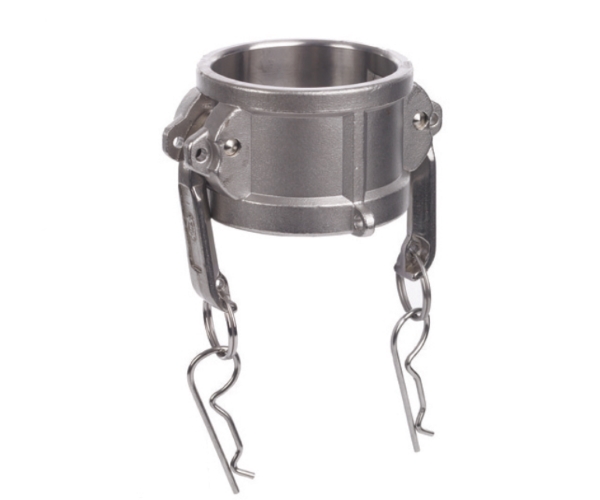

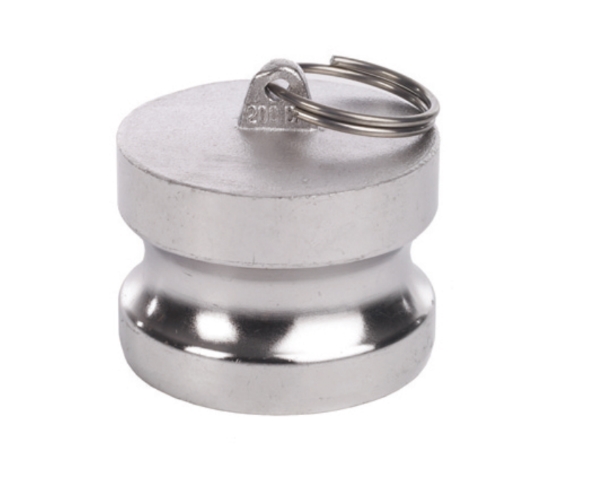

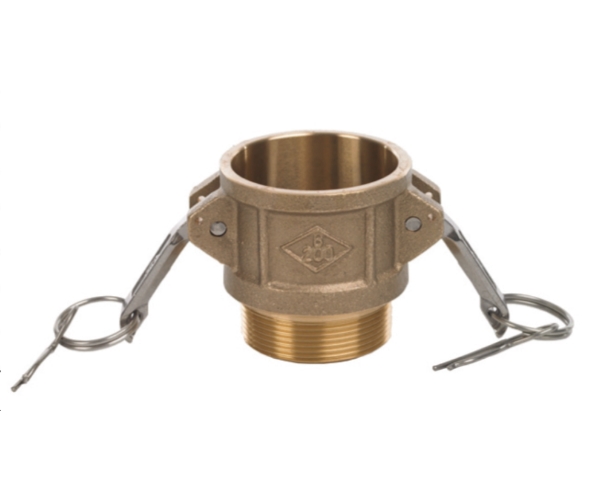

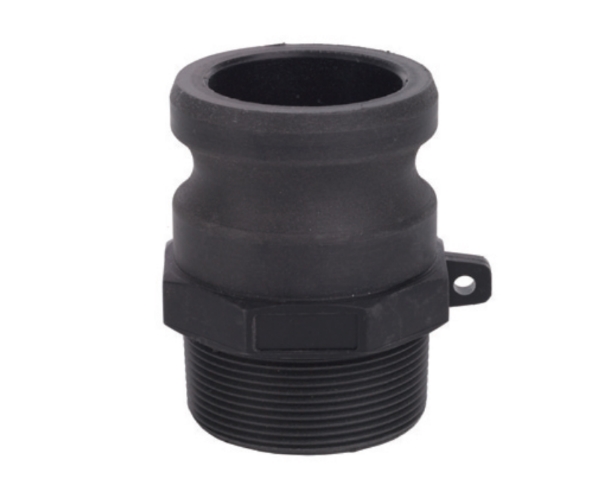

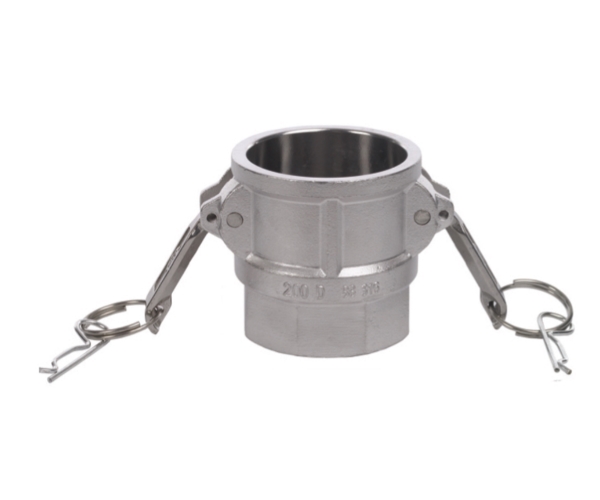

    Die Hebelarmkupplung nach EN 14420-7 (ehem. DIN 2828) ist das weltweit am meisten verwendete Schnellkupplungssystem.  Das System besteht aus einer Vaterkupplung (AVK) sowie einer Mutterkupplung (AMK ) mit den Handhebeln.  Es ist in den genormten Nennweiten DN20 (¾”) bis  DN100 (4″) lieferbar. In der weltweit verwendeten “Military Specification” MIL-C sind auch größere Nennweiten verfügbar.

    FlexoTech bezieht die Hebelarmkupplung unter strenger Einhaltung aller Normvorgaben, wie Verarbeitungsverfahren, Werkstoffen oder Kennzeichnung ausschließlich von namhaften Qualitätspartnern.

    Für den Einsatz bei der Förderung von aggressiven Medien bieten wir auch eine Ausführung mit einer ECTFE– oder PFA-Beschichtung an.

    Zur Erhöhung der Sicherheit können wir auch eine Variante mit aktiver Hebelsicherung – AUTOLOK® – liefern.



    Downloads / Links

    Produktübersicht

    Hebelarmkupplungen nach EN14420 sind standardmäßig in folgenden Werkstoffen lieferbar:

    • Edelstahl (1.4408 / 1.4571)
      für aggressive Medien auch mit einer HALAR®-Beschichtung (ECTFE) lieferbar
    • Messing (CW614N)
    • Aluminium
    • Kunststoff (PA)

    Andere Werkstoffe auf Anfrage: z.B. Hastelloy, PEEK, Sonderlegierungen

    Hebelarmkupplungen nach EN14420 sind standardmäßig in folgenden Anschlussvarianten lieferbar:

    • Gewinde DIN EN ISO 228-1 (flachdichtend)
      Innengewinde mit eingelegter Gewindedichtung
    • Flansch DIN EN 1092-1
    • Schlauchstutzen EN14420-2
    • Anschweißende

    Andere Anschlussvarianten (Adapter) fragen Sie bitte separat an.

    Service und Innovation rund um den Schlauch – seit mehr als 25 Jahren unser Anspruch und unser Versprechen an unsere Kunden. Basierend auf Ihre Anforderungen und Spezifikation konfektionieren wir in unserer Fachwerkstatt Schlauchleitungen aller Art unter der Verwendung normgerechter Komponenten.

    Unser Service für Sie bedeutet eine fachkundige Beratung, eine hohe Verfügbarkeit und eine umfassende Dokumentation. Alle verwendeten Komponenten sind über Jahre aufeinander abgestimmt und stammen aus gelebten Partnerschaften oder aus eigener Produktion – immer mit dem Anspruch mit unseren Produkten Maßstäbe im Bereich der Schlauchtechnik zu setzen. Auch Sonderwünsche können wir durch unsere eigene Entwicklungs-abteilung und Fertigung zügig und fachgerecht umsetzten.

    Als zertifizierter Fachbetrieb für Schlauch und Armaturentechnik, Hersteller von diversen Schlauchsicherheits-systemen wie der DryCon®-Trockenkupplung  und aktiver Partner des DIN sind wir ihr engagierter und kompetenter Partner für alle Fragen rund um die Schlauchtechnik.

      24h-Lieferung
      Je nach Verfügbarkeit ist eine Lieferung von Rollenware, aber auch von konfektionierten Schlauchleitungen innerhalb von 24h möglich. Sprechen Sie uns im Bedarfsfall direkt an.

      Neutraler Versand
      Auf Wunsch versenden wir die Ware auch gerne neutral verpackt und/oder mit Ihren Lieferpapieren.

      KAMLOK® / AUTOLOK®

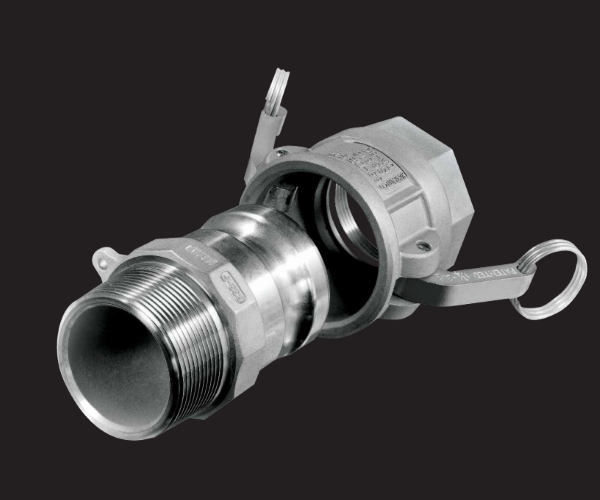

      KAMLOK® Schnelltrennkupplungen sind der Industriestandard bei Hebelarmkupplungen im Bezug auf  Sicherheit und Bedienkomfort. Alle KAMLOK® Kupplungen sind mit dem exklusiven Twin-Kam™ Handhebeln ausgestattet, um ein unbeabsichtigtes Lösen des Arms zu verhindern, und verfügen über einen Spring-Ring™, um die richtige Positionierung der Schlüsselringe für eine einfache Bedienung zu gewährleisten.

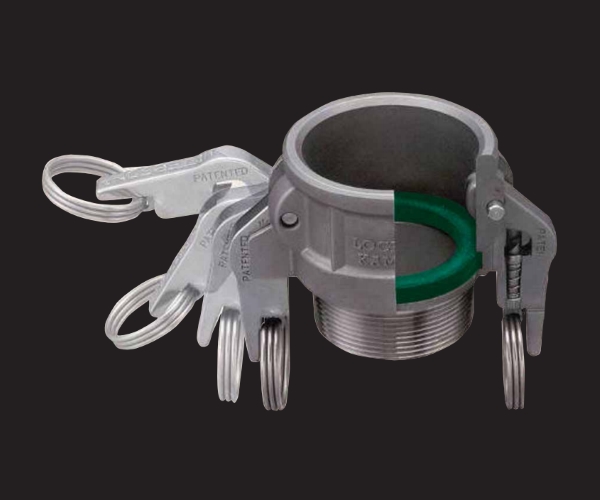

      AUTOLOK™ stellt die bedeutendste Entwicklung im Bereich der Hebelarmkupplungen dar. Sie sind mit einem patentierten Verriegelungsarm ausgestattet, der sicherstellt, dass die Arme beim Schließen automatisch verriegelt werden. Das Öffnen erfolgt über ein einfaches Ziehen der Schlüsselringe (Finger Rings™), wodurch die Verwendung von Clips, Stiften oder Knöpfen überflüssig wird. Wenn die Sicherheit des Bedieners und der Schutz der Umwelt für Ihr Unternehmen wichtig sind: spezifizieren Sie AUTOLOK™ Schnellkupplungen, als die sicherste und stabilste Hebelarmkupplung der Branche.



      Downloads / Links

      Produktübersicht

      KAMLOK® Hebelarmkupplungen sind standardmäßig in folgenden Werkstoffen lieferbar:

      • Edelstahl
      • Messing (CW614N)
      • Aluminium
      • Kunststoff (PP)

      AUTOLOK® Hebelarmkupplungen sind standardmäßig in folgenden Werkstoffen lieferbar:

      • Edelstahl

      KAMLOK® und AUTOLOK® Hebelarmkupplungen sind standardmäßig in folgenden Anschlussvarianten lieferbar:

      • Gewinde DIN EN ISO 228-1 (flachdichtend)
        Innengewinde mit eingelegter Gewindedichtung
      • Flansch DIN EN 1092-1
      • Schlauchstutzen EN14420-2
      • Anschweißende

      Andere Anschlussvarianten (Adapter) fragen Sie bitte separat an.

      Service und Innovation rund um den Schlauch – seit mehr als 25 Jahren unser Anspruch und unser Versprechen an unsere Kunden. Basierend auf Ihre Anforderungen und Spezifikation konfektionieren wir in unserer Fachwerkstatt Schlauchleitungen aller Art unter der Verwendung normgerechter Komponenten.

      Unser Service für Sie bedeutet eine fachkundige Beratung, eine hohe Verfügbarkeit und eine umfassende Dokumentation. Alle verwendeten Komponenten sind über Jahre aufeinander abgestimmt und stammen aus gelebten Partnerschaften oder aus eigener Produktion – immer mit dem Anspruch mit unseren Produkten Maßstäbe im Bereich der Schlauchtechnik zu setzen. Auch Sonderwünsche können wir durch unsere eigene Entwicklungs-abteilung und Fertigung zügig und fachgerecht umsetzten.

      Als zertifizierter Fachbetrieb für Schlauch und Armaturentechnik, Hersteller von diversen Schlauchsicherheits-systemen wie der DryCon®-Trockenkupplung  und aktiver Partner des DIN sind wir ihr engagierter und kompetenter Partner für alle Fragen rund um die Schlauchtechnik.

        24h-Lieferung
        Je nach Verfügbarkeit ist eine Lieferung von Rollenware, aber auch von konfektionierten Schlauchleitungen innerhalb von 24h möglich. Sprechen Sie uns im Bedarfsfall direkt an.

        Neutraler Versand
        Auf Wunsch versenden wir die Ware auch gerne neutral verpackt und/oder mit Ihren Lieferpapieren.

        Hier finden Sie die aktuellen Unterlagen zu KAMLOK® und AUTOLOK®:
